Termobloki Liebisch — metalowe termostaty blokowe do laboratoriów

Termobloki Liebisch, określane również jako metalowe termostaty blokowe, są przeznaczone do precyzyjnego temperowania próbek w probówkach, fiolkach, naczyniach reakcyjnych, mikropłytkach i innych pojemnikach laboratoryjnych. Urządzenia wykorzystują masywne bloki metalowe z otworami dopasowanymi do rodzaju próbki, średnicy naczynia i wymaganej temperatury pracy.

Kendrolab oferuje termobloki Gebr. Liebisch GmbH & Co. KG dla laboratoriów kontroli jakości, działów R&D, przemysłu, automotive, laboratoriów badawczych i użytkowników technicznych, którzy potrzebują stabilnego, powtarzalnego i konfigurowalnego systemu grzania lub grzania/chłodzenia próbek.

Dobór urządzenia zależy nie tylko od temperatury. Kluczowe są: typ bloku, liczba miejsc, średnica i głębokość otworów, rodzaj naczyń, wymagana stabilność oraz charakter procesu laboratoryjnego.

W praktyce laboratoryjnej stosuje się oba określenia: termobloki oraz termostaty blokowe. W obu przypadkach chodzi o urządzenia, w których próbki są ogrzewane lub temperowane w metalowym bloku, najczęściej aluminiowym, wykonanym z otworami pod konkretne naczynia.

W odróżnieniu od łaźni cieczowych termoblok nie wymaga medium roboczego w postaci wody, oleju lub innej cieczy. Kontakt termiczny uzyskuje się przez odpowiednio dobrany blok metalowy. Takie rozwiązanie ogranicza ryzyko zanieczyszczenia próbek, upraszcza obsługę i pozwala precyzyjnie dopasować stanowisko do powtarzalnych procedur laboratoryjnych.

Termobloki Liebisch mogą być wykorzystywane m.in. do:

• ogrzewania próbek w probówkach i fiolkach,
• inkubacji i temperowania małych objętości,
• pracy z probówkami Eppendorf,
• temperowania płytek mikrotitracyjnych,
• przygotowania próbek w procedurach analitycznych,
• odparowywania próbek z użyciem nadmuchu gazu,
• pracy w zakresie grzania i chłodzenia,
• realizacji niestandardowych procesów z wykorzystaniem bloków specjalnych.

Oferta Liebisch obejmuje kilka grup metalowych termostatów blokowych różniących się konstrukcją, sposobem konfiguracji bloku i zakresem zastosowań. Nie każdy model jest właściwy dla każdej próbki. Dlatego dobór powinien zaczynać się od procesu laboratoryjnego, typu naczyń, liczby próbek i wymaganej funkcji urządzenia, a nie od samej nazwy serii.

Termobloki ze stałym blokiem metalowym

Termobloki ze stałym blokiem metalowym są przeznaczone do powtarzalnych procesów, w których laboratorium pracuje stale z tym samym typem naczyń lub ograniczoną liczbą formatów próbek. Blok jest integralną częścią urządzenia, co sprawdza się tam, gdzie ważna jest stabilność, trwałość i prostota obsługi.

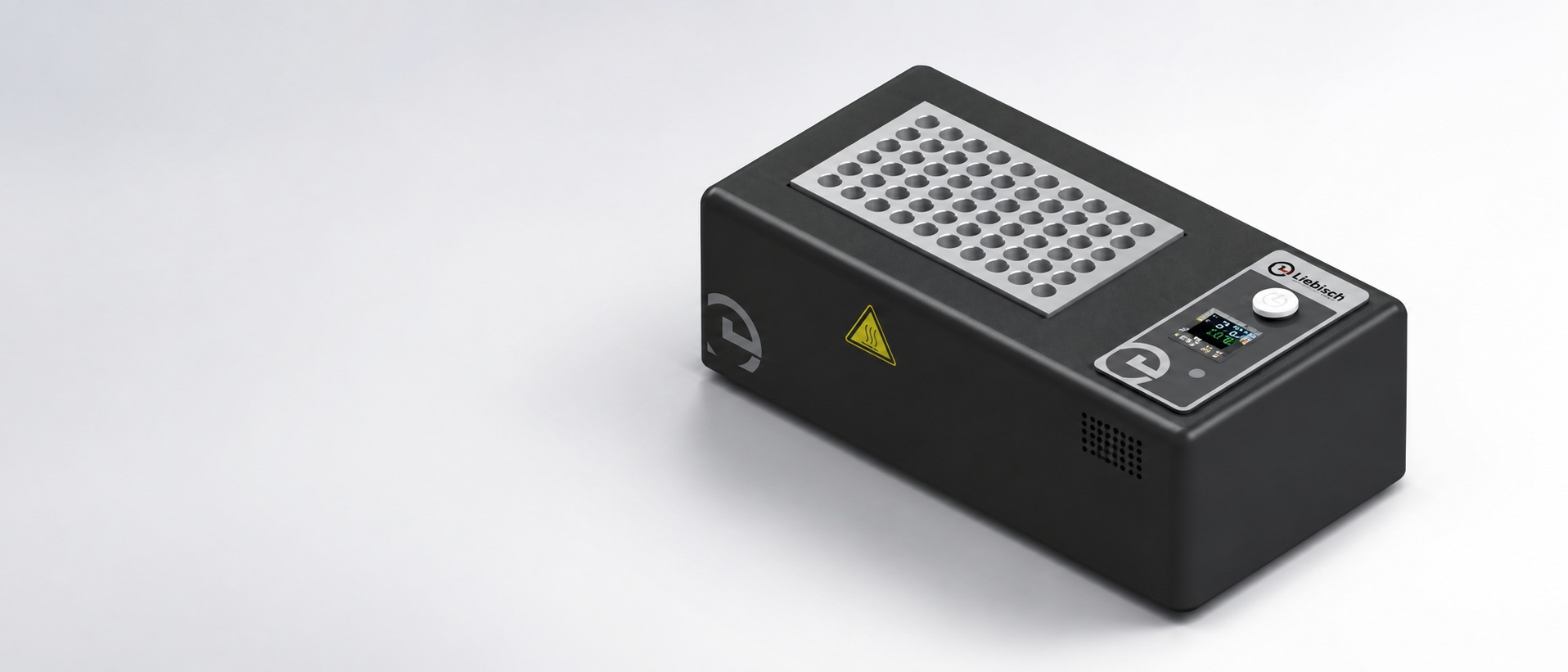

W tej grupie podstawową serią jest LABTHERM. To rozwiązanie jest odpowiednie dla laboratoriów, które mają jasno określoną procedurę i nie potrzebują częstej zmiany konfiguracji stanowiska.

→ Zobacz termobloki Liebisch ze stałym blokiem metalowym

Termobloki z wymiennymi blokami metalowymi

Jeżeli laboratorium pracuje z różnymi typami naczyń, lepszym rozwiązaniem może być termoblok z wymiennymi blokami metalowymi. Taka konstrukcja pozwala dopasować urządzenie do różnych średnic, głębokości i układów otworów bez konieczności stosowania oddzielnego urządzenia dla każdej procedury.

W tej grupie kluczową serią jest THERMOBIL. To rozwiązanie jest szczególnie przydatne w laboratoriach R&D, laboratoriach usługowych i działach kontroli jakości, gdzie zakres próbek może się zmieniać w czasie.

→ Zobacz termobloki z wymiennymi blokami metalowymi

Termobloki EPPTHERM do probówek Eppendorf

EPPTHERM jest przeznaczony do pracy z małymi naczyniami reakcyjnymi, w tym probówkami typu Eppendorf 0,5 / 1,5 / 2,0 ml. W tej grupie kluczowe jest dopasowanie bloku do geometrii mikroprobówek, liczby miejsc i temperatury pracy odpowiedniej dla naczyń z tworzywa.

Nie traktowałbym tej sekcji jako ogólnej strony o wszystkich mikropłytkach i małych formatach. Po korekcie architektury EPPTHERM powinien być opisany przede wszystkim jako rozwiązanie do probówek Eppendorf i małych naczyń reakcyjnych.

→ Zobacz termobloki EPPTHERM do probówek Eppendorf

Termobloki do odparowywania próbek

W części procesów laboratoryjnych samo ogrzewanie próbki nie wystarcza. Jeżeli celem jest odparowanie rozpuszczalnika lub zatężenie próbki, stosuje się termobloki z nadmuchem gazu. Urządzenie łączy wtedy stabilizację temperatury bloku z kontrolowanym doprowadzeniem gazu do pozycji próbek.

W tej grupie właściwą serią jest EVAPORATOR. To rozwiązanie może być stosowane m.in. w przygotowaniu próbek do dalszej analizy, w procedurach chemicznych oraz tam, gdzie wymagane jest równoległe odparowywanie wielu próbek w kontrolowanych warunkach.

→ Zobacz termobloki do odparowywania próbek

Termobloki grzewczo-chłodzące

Niektóre procedury wymagają pracy poniżej temperatury otoczenia lub szybkiego przejścia między etapami temperaturowymi. W takich przypadkach właściwsze są termobloki grzewczo-chłodzące, które umożliwiają zarówno ogrzewanie, jak i chłodzenie próbek.

Tego typu urządzenia są stosowane wtedy, gdy stabilizacja temperatury musi obejmować szerszy zakres niż w standardowych termoblokach grzewczych.

→ Zobacz termobloki grzewczo-chłodzące Liebisch

Bloki metalowe i konfiguracja pod próbki

Najważniejszym elementem doboru termobloku jest blok metalowy. To od niego zależy kontakt cieplny z naczyniem, liczba równocześnie obrabianych próbek oraz zgodność urządzenia z procedurą laboratoryjną.

Przy konfiguracji bloku należy określić m.in.:

• typ naczynia,
• średnicę zewnętrzną naczynia,
• wymaganą głębokość otworu,
• liczbę miejsc roboczych,
• układ otworów,
• kształt dna naczynia,
• oczekiwaną temperaturę pracy,
• wymagania dotyczące powtarzalności i stabilności procesu.

W wielu przypadkach dobór termobloku powinien rozpocząć się od przesłania informacji o naczyniu lub próbce. Pozwala to dobrać urządzenie i blok do realnego zastosowania, zamiast opierać decyzję wyłącznie na standardowej tabeli modeli.

→ Jak dobrać blok metalowy do termobloku Liebisch

Wykonania specjalne

Liebisch oferuje również rozwiązania specjalne dla procedur, które nie mieszczą się w standardowych konfiguracjach. Mogą to być urządzenia pod konkretne metody, nietypowe naczynia, specjalne układy otworów, zmodyfikowane bloki lub systemy przeznaczone do określonych procesów laboratoryjnych.

Tego typu rozwiązania są istotne szczególnie w przemyśle, laboratoriach badawczo-rozwojowych i zakładach, w których procedura badawcza wymaga powtarzalnego stanowiska przygotowanego pod konkretną próbkę.

→ Zobacz specjalne wykonania termobloków Liebisch

Dobór termobloku powinien wynikać z procesu, a nie wyłącznie z oczekiwanej temperatury maksymalnej. W praktyce najpierw należy określić, co ma być temperowane i w jakich warunkach.

1. Rodzaj próbki i naczynia

Najpierw należy ustalić, w jakich naczyniach będą prowadzone procesy: probówki, fiolki, mikroprobówki, naczynia reakcyjne, mikropłytki lub elementy specjalne. Od tego zależy średnica, głębokość i geometria otworów w bloku.

2. Zakres temperatury

Następnie trzeba określić wymaganą temperaturę pracy. Inny termoblok będzie właściwy do standardowego ogrzewania, inny do wysokich temperatur, a jeszcze inny do procesów wymagających chłodzenia poniżej temperatury otoczenia.

3. Liczba próbek

Liczba miejsc w bloku powinna odpowiadać realnemu obciążeniu laboratorium. Zbyt mały blok ograniczy przepustowość, a przewymiarowane urządzenie może być niepraktyczne przy rutynowej pracy z małymi seriami.

4. Stały czy wymienny blok

Jeśli laboratorium pracuje zawsze z tym samym formatem naczyń, dobrym wyborem może być urządzenie ze stałym blokiem. Jeżeli formaty często się zmieniają, bardziej praktyczny będzie system z wymiennymi blokami.

5. Proces dodatkowy: chłodzenie lub odparowywanie

Jeżeli procedura wymaga odparowywania próbki, należy rozważyć termoblok z nadmuchem gazu. Jeśli próbka musi być stabilizowana poniżej temperatury otoczenia, potrzebne będzie urządzenie grzewczo-chłodzące.

Termobloki i metalowe termostaty blokowe Liebisch są przeznaczone dla użytkowników, którzy potrzebują powtarzalnego temperowania próbek w kontrolowanych warunkach. To urządzenia dla laboratoriów, w których liczy się stabilność procesu, dopasowanie do naczyń i możliwość konfiguracji stanowiska pod konkretną procedurę.

Typowe grupy odbiorców:

• laboratoria kontroli jakości,
• działy R&D,
• laboratoria przemysłowe,
• automotive i OEM,
• laboratoria chemiczne,
• laboratoria materiałowe,
• laboratoria badawcze,
• jednostki wykonujące przygotowanie próbek do analiz.

Termoblok jest urządzeniem prostym w obsłudze, ale jego poprawny dobór wymaga danych technicznych. Najczęstszy błąd to wybór urządzenia wyłącznie na podstawie zakresu temperatury, bez uwzględnienia geometrii naczyń i liczby próbek.

Przed zapytaniem ofertowym warto przygotować:

• typ i materiał naczynia,
• średnicę zewnętrzną naczynia,
• wysokość lub wymaganą głębokość zanurzenia w bloku,
• liczbę próbek w jednej serii,
• wymaganą temperaturę lub zakres temperatur,
• informację, czy potrzebne jest chłodzenie,
• informację, czy proces obejmuje odparowywanie,
• wymagania specjalne dotyczące procedury lub stanowiska.

Na tej podstawie można określić, czy właściwszy będzie termoblok ze stałym blokiem, system z blokami wymiennymi, urządzenie do mikronaczyń, termoblok grzewczo-chłodzący czy wykonanie specjalne.

Czy termoblok i termostat blokowy oznaczają to samo?

W praktyce laboratoryjnej oba określenia są często używane zamiennie. „Termoblok” to popularna nazwa urządzenia, natomiast „termostat blokowy” jest określeniem bardziej technicznym. W obu przypadkach chodzi o urządzenie, które stabilizuje temperaturę próbek umieszczonych w metalowym bloku.

Kiedy wybrać termoblok ze stałym blokiem?

Termoblok ze stałym blokiem warto wybrać wtedy, gdy laboratorium pracuje z jednym typem naczyń lub powtarzalną procedurą. Takie rozwiązanie jest proste, stabilne i dobrze dopasowane do rutynowych procesów.

Kiedy lepszy będzie termoblok z wymiennymi blokami?

System z wymiennymi blokami jest lepszy wtedy, gdy laboratorium używa różnych naczyń lub przewiduje zmianę procedur w przyszłości. Pozwala wymieniać blok zamiast dobierać oddzielne urządzenie do każdego formatu próbki.

Czy termoblok może zastąpić łaźnię wodną?

W wielu zastosowaniach tak, ale nie zawsze. Termoblok jest dobrym rozwiązaniem przy powtarzalnych naczyniach i kontrolowanym kontakcie z blokiem metalowym. Łaźń cieczowa może być nadal właściwa tam, gdzie procedura wymaga innego sposobu przekazywania ciepła lub zanurzenia naczynia w medium.

Jakie dane są potrzebne do doboru bloku metalowego?

Najważniejsze są: typ naczynia, średnica zewnętrzna, wymagana głębokość otworu, liczba próbek, zakres temperatury oraz informacja, czy próbka wymaga grzania, chłodzenia lub odparowywania.

Czy możliwe są bloki specjalne pod nietypowe naczynia?

Tak. W przypadku nietypowych naczyń, procedur lub wymagań przemysłowych należy rozważyć wykonanie specjalne. Wycena i konfiguracja wymagają wtedy danych technicznych próbki oraz opisu procesu.

Czy termobloki Liebisch nadają się do odparowywania próbek?

Do odparowywania próbek stosuje się odpowiednie konfiguracje termobloków z nadmuchem gazu. Nie każdy standardowy termoblok jest do tego przeznaczony, dlatego ten proces powinien być wskazany już na etapie zapytania.

Czy dostępne są termobloki z chłodzeniem?

Tak, w ofercie Liebisch znajdują się rozwiązania grzewczo-chłodzące. Są przeznaczone do procedur wymagających stabilizacji temperatury poniżej temperatury otoczenia lub pracy w szerszym zakresie temperaturowym.
