Platynowe czujniki temperatury

Ptynowe czujniki temperatury firmy Atexis

Firma Atexis S.A.S. (dawniej Heraeus Sensor-Nite) jest kontynuatorem ponad 100-letniej tradycji produkcji rezystancyjnych, platynowych czujników temperatury.

Opracowany w 1906 roku przez dr Richarda Küch, jednego z twórców potęgi firmy Heraeus, jest od lat podstawowym standardem w pomiarach temperatury w przemyśle, motoryzacji, laboratorium, medycynie a nawet sprzęcie gospodarstwa domowego.

Firma Atexis oferuje kilka grup produktów umożliwiających optymalizację doboru elementu pomiarowego do przewidywanego zastosowania.

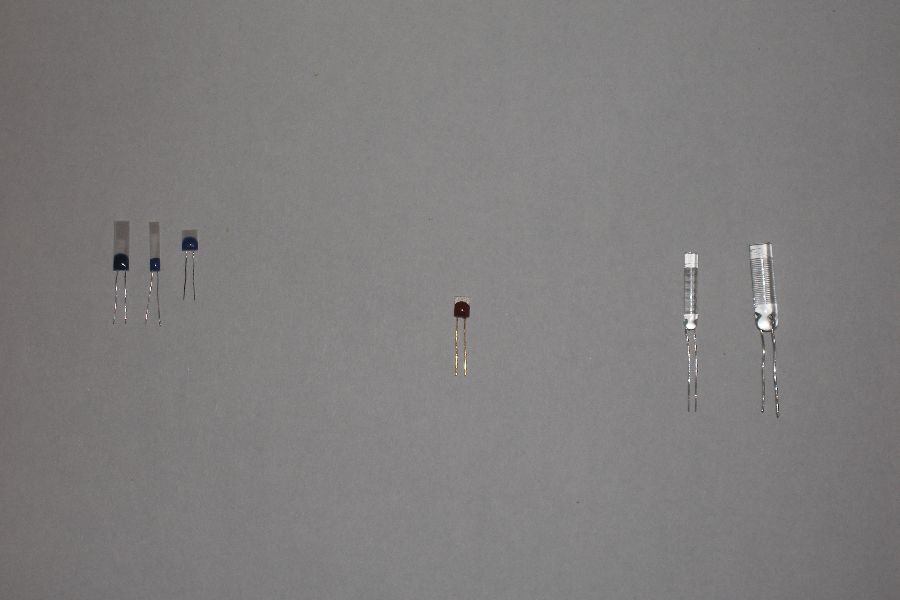

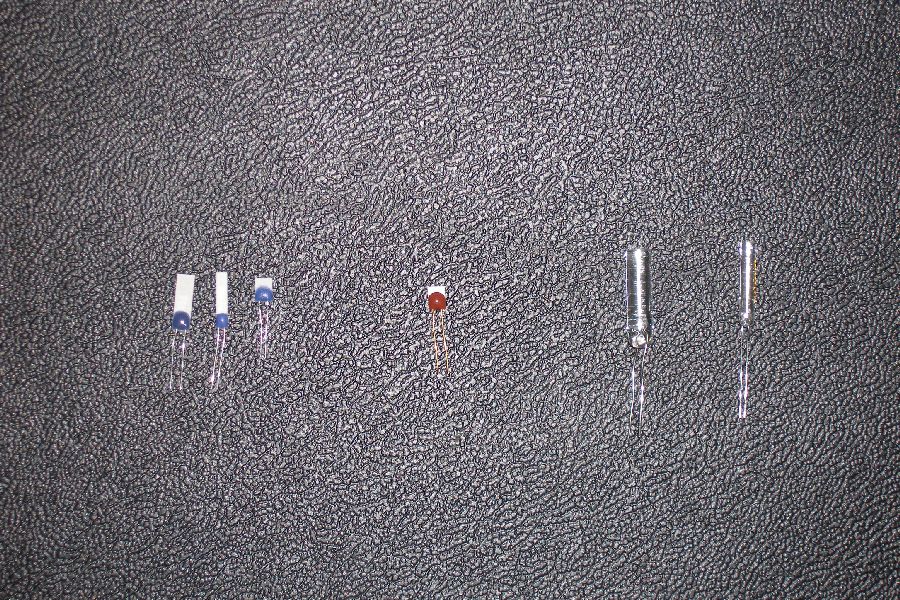

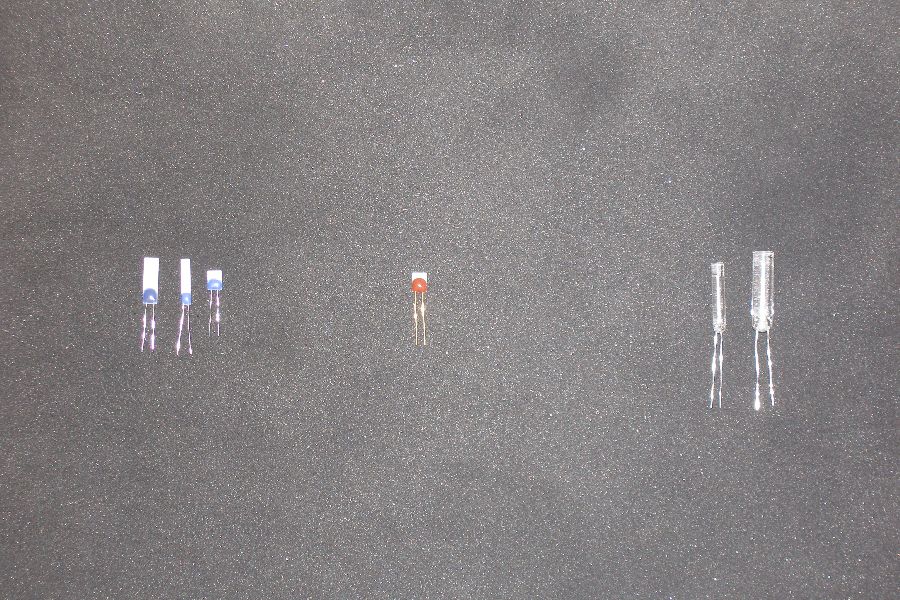

Zdjęcia dodatkowe

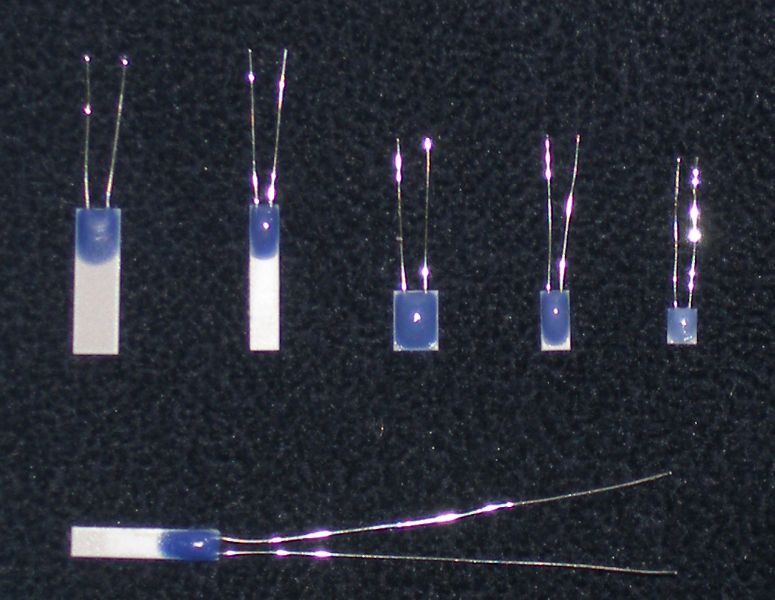

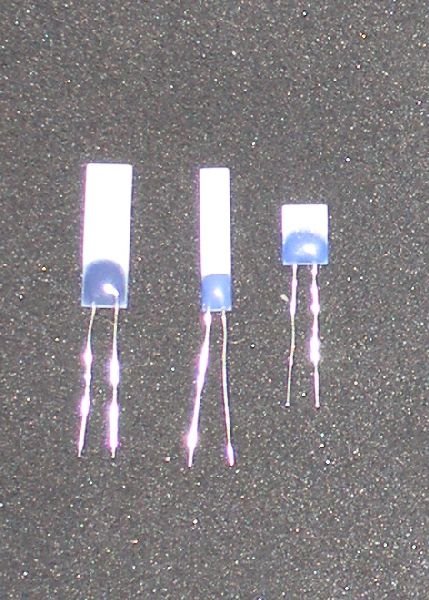

Cienkowarstwowe czujniki PT 100, PT 500 i PT 1000 typu M

Rezystancja nominalna	100, 500 i 1000 W w temperaturze 0°C
Współczynnik temperaturowy	α = 3850 ppm/K
Klasa tolerancji wg. IEC 751	A, B i 1/3 B
Zakres temperatur	-70°C do +500°C
- dla klasy B	-70°C do +500°C
- dla klasy A	-50°C do +300°C
- dla klasy 1/3 B	0°C do +150°C
Wyprowadzenia	drut niklowy pokryty platyną
Zalecenia instalacyjne	czujnik nieosłonięty stosować jedynie w suchym środowisku
Cechy ogólne	- minimalny odbiór ciepła - krótki czas odpowiedzi - bardzo dobra izolacja elektryczna - długoterminowa stabilność - odporność na wibracje - wrażliwy na nacisk i skręcanie
Wymiary (dł. x szer. x gr.)	ok. 9,5 x 1,9 x 0,9 mm, 5,9 x 2,1 x 0,9 mm, 3,9 x 2,1 x 0,9 mm, 3,0 x 1,0 x 0,9 mm i 2,3 x 2,1 x 0,9 mm
Możliwe wykonania specjalne	- zawężona tolerancja - inne wersje wyprowadzeń - inne wartości rezystancji nominalnej (np. 200 Ω, 2000 Ω, 10000 Ω)

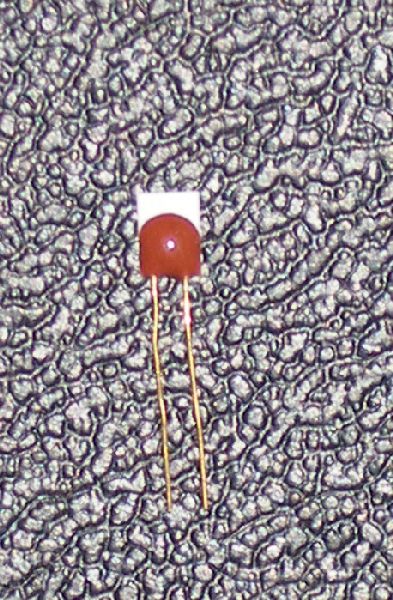

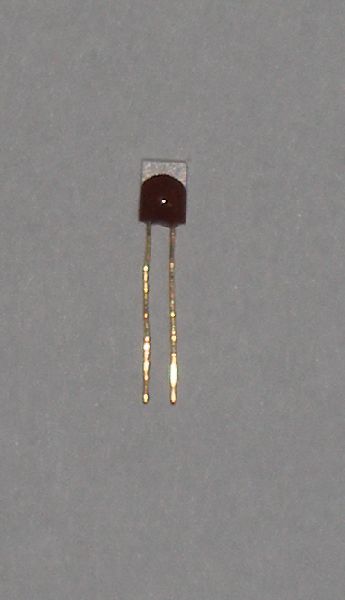

Cienkowarstwowe czujniki PT 1000 typu HL 420

Rezystancja nominalna	1000 Ω w temperaturze 0°C
Współczynnik temperaturowy	α= 3850 ppm/K
lasa tolerancji wg. IEC 751	· 2 B
Zakres temperatur	-70°C do +750°C
Wyprowadzenia	długość 6 mm
Cechy ogólne	- minimalny odbiór ciepła - krótki czas odpowiedzi - bardzo dobra izolacja elektryczna
Wymiary (dł. x szer. x gr.)	ok. 3,9 x 1,9 x 0,8 mm
Przeznaczenie	- przemysł - motoryzacja - sprzęt AGD

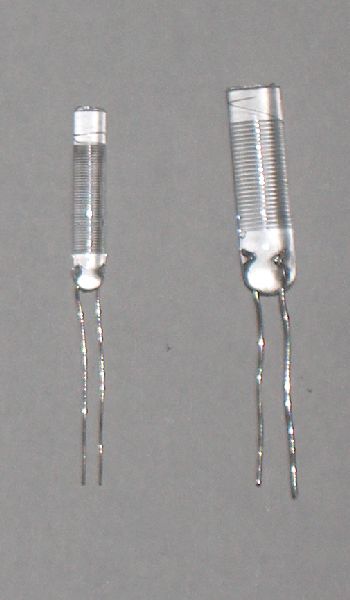

Nawijane, pojedyncze lub podwójne czujniki PT 100 w szkle typu GO

Rezystancja nominalna	100 Ω w temperaturze 0°C
Współczynnik temperaturowy	α = 3850 ppm/K
Klasa tolerancji wg. IEC 751	A, B i 1/3 B
Zakres temperatur	-200°C do +400°C
Wyprowadzenia	drut niklowy pokryty platyną
Zalecenia instalacyjne	możliwość stosowania w większości środowisk cieczowych
Cechy ogólne	- bardzo dobra długoterminowa stabilność - odporność na wibracje - odporność na ciśnienie
Wymiary (dł. x śr.)	od 10 x 2,0 mm do 63 x 4,5 mm
Możliwe wykonania specjalne	- zawężona tolerancja - inne wersje wyprowadzeń - inne wartości rezystancji nominalnej

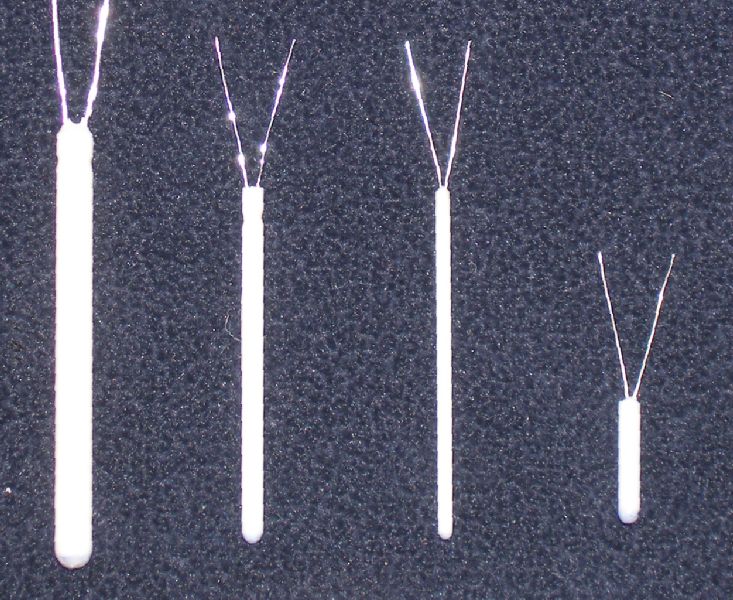

Nawijane, pojedyncze lub podwójne czujniki PT 100 w ceramice typu KH

Rezystancja nominalna	100 Ω w temperaturze 0°C
Współczynnik temperaturowy	α = 3850 ppm/K
Klasa tolerancji wg. IEC 751	B
Zakres temperatur	-200°C do +1000°C
Wyprowadzenia	drut platynowy
Zalecenia instalacyjne	nie stosować bez zabezpieczenia w środowiskach mokrych
Cechy ogólne	- dobra stabilności długoterminowa - brak histerezy - ograniczona odporność na wibracje - średnia odporność na ciśnienie - oporność izolacji >100 MΩ w temperaturze 20oC, 1 MΩ w temperaturze 500oC
Wymiary (dł. x śr.)	45 x 2,7 mm
Możliwe wykonania specjalne	- zawężona tolerancja w zawężonym zakresie temperatur - inne wersje wyprowadzeń

Cienkowarstwowe czujniki PT 100, PT 500 i PT 1000 w szczelnej obudowie ceramicznej typu MR

Rezystancja nominalna	100, 500 i 1000 Ω w temperaturze 0°C
Współczynnik temperaturowy	α = 3850 ppm/K
Klasa tolerancji wg. IEC 751	A, B i 1/3 B
Zakres temperatur	-200°C do +400°C
Wyprowadzenia	drut niklowy pokryty platyną
Zalecenia instalacyjne	możliwość stosowania w większości środowisk cieczowych
Cechy ogólne	- bardzo dobra długoterminowa stabilność - odporność na wibracje - odporność na ciśnienie
Wymiary (dł. x śr.)	od 10 x 2,0 mm do 63 x 4,5 mm
Możliwe wykonania specjalne	- zawężona tolerancja - inne wersje wyprowadzeń - inne wartości rezystancji nominalnej

Elastyczne czujniki PT 100 do powierzchniowego pomiaru temperatury typu SP

Rezystancja nominalna	100 Ω w temperaturze 0°C
Współczynnik temperaturowy	α = 3850 ppm/K
Klasa tolerancji wg. IEC 751	B
Zakres temperatur	-70°C do +200 °C
Wyprowadzenia	4-ro przewodowe, skrętka CuAg
Zalecenia instalacyjne	- minimalny promień ugięcia powierzchni 25 mm - nie stosować czujnika bez zabezpieczeń w środowisku agresywnym
Cechy ogólne	rezystor platynowy pokryty warstwą silikonu
Wymiary (dł. x szer. x gr.)	standardowe 23 x 10 x 1,5, 25 x 12 x 2,5, 43 x 17 x 0,7 mm
Możliwe wykonania specjalne	- zawężona tolerancja - wykonanie - sztywna osłona aluminiowe – wersja GAL - inne wersje wyprowadzeń (np. kable silikonowe wersja CPE) - inne wymiary obudowy
