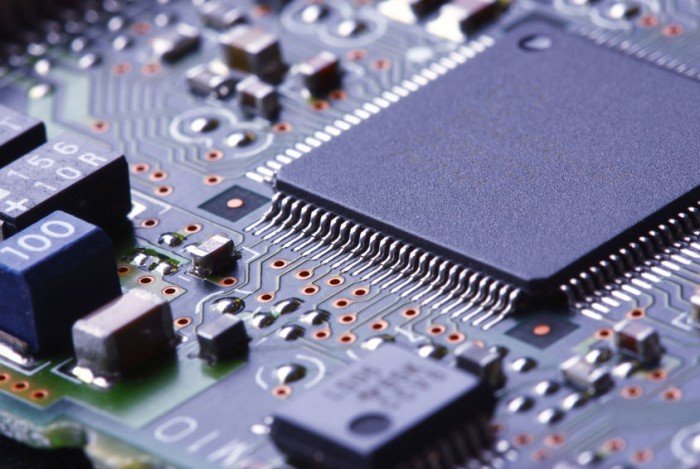

Utwardzanie oraz aktywacja powłok na modułach i komponentach elektronicznych

 Opiekun działu Jakub Kulikowski
tel. +48 22 663 43 23 wew. 123
tel. +48 609 561 052
email: kulikowski.j|kendrolab.pl| |kulikowski.j|kendrolab.pl

Wpływ czynników środowiskowych, takich jak temperatura czy wilgotność może w sposób negatywny wpłynąć na pracę podzespołów elektronicznych. W skrajnych przypadkach może nawet dojść do ich uszkodzenia. Aby zagwarantować długą żywotność tych elementów stosuje się powłoki konforemne, które mogą być w przeciągu kilku sekund utwardzane przy pomocy promieniowania UV.

Natychmiast po utwardzeniu podzespoły mogą być poddane dalszym etapom procesu produkcyjnego.

Promieniowanie UV wykorzystywane jest w wielu innych aplikacjach związanych z przemysłem elektronicznym, np. utwardzanie farb UV używanych do oznaczania najmniejszych elementów elektronicznych lub aktywacja klejów stosowanych podczas montażu wyświetlaczy w smartfonach.

Zalety technologii UV
  • pełne utwardzenie w przeciągu kilku sekund
  • aktywacja klejów na zimno
  • ochrona wrażliwych podzespołów
  • odporność na otarcia oraz czynniki chemiczne
  • niskie zapotrzebowanie na energię oraz miejsce
Zakres zastosowań
  • powłoki konforemne na elementach elektronicznych
  • produkcja i oznaczanie przewodów
  • półprzewodniki do smartfonów
  • drukowanie i klejenie wyświetlaczy do smartfonów
  • enkapsulacja i zalewanie chipów oraz innych elementów elektronicznych
  • uszczelnienia
  • zabezpieczenia typu „glob top”
  • oznaczanie przewodów
